OpenOrienteering Mapper — це безкоштовна програма для створення спортивних карт, із відкритим вихідним кодом. Mapper має розвинені графічні інструменти для креслення карт, а також відмінні засоби для робіт на місцевості, що широко використовуються завдяки його здатності запускатись на пристроях з Android.
Із моменту попереднього випуску пройшло 3,5 роки, тому ця версія повна змін, які охоплені прес-релізом тільки частково. Ось що змінилося у порівнянні з версією 0.9.5:
Кілька днів тому комісія з карт IOF представила чернетку специфікації умовних знаків для орієнтування у приміщеннях. Це цікаво із двох причин. По-перше, офіційної дисципліни орієнтування у приміщеннях не існує, тому дещо дивно що IOF підтримала цей напрямок. По-друге, Україні проводяться змагання «Пліч-о-пліч всеукраїнські шкільні ліги», які створюють попит на доступні карти, зокрема карти приміщень. Тож така активність від IOF є дуже доречною. Отже, давайте подивимось на специфікацію детальніше.
Крім, власне, умовних знаків для карти вона включає також набір нових піктограм для легенд. Чернетка опублікована у вигляді 6 файлів на сайті IOF.
Легенди для OCAD
Умовні знаки для OCAD
Умовні знаки для OpenOrienteering Mapper
PDF документ з описом умовних знаків та піктограм
Піктограми для Purple Pen
PDF інструкція як підключити піктограми для Purple Pen.
Всі документи, очікувано, опубліковано англійською мовою. Поглянемо що цікавого пропонує IOF MC у новій специфікації
Базові принципи схожі на ті, що ми звикли бачити у спринті: схожі вимоги до читабельності, товсті лінії позначають непрохідні перешкоди тощо. Основним масштабом обрано 1:700, і дозволяється його укрупнювати. Але є і принципово нові положення. Ось наприклад вимога щодо розділення поверхів:
Кожен поверх має бути представлений у окремому сегменті карти. Кожен сегмент повинен бути чітко відокремлений від інших поверхів. Усі частини одного й того самого поверху мають бути зображені в межах одного сегмента, щоб однозначно показати, що вони знаходяться на одному рівні будівлі. Проміжні рівні, такі як сцена/подіум, майданчик між сходами або подібні, повинні бути представлені разом з основним рівнем поверху. Такі напівповерхи мають бути чітко позначені, щоб показати їхню різницю у висоті відносно основного поверху.

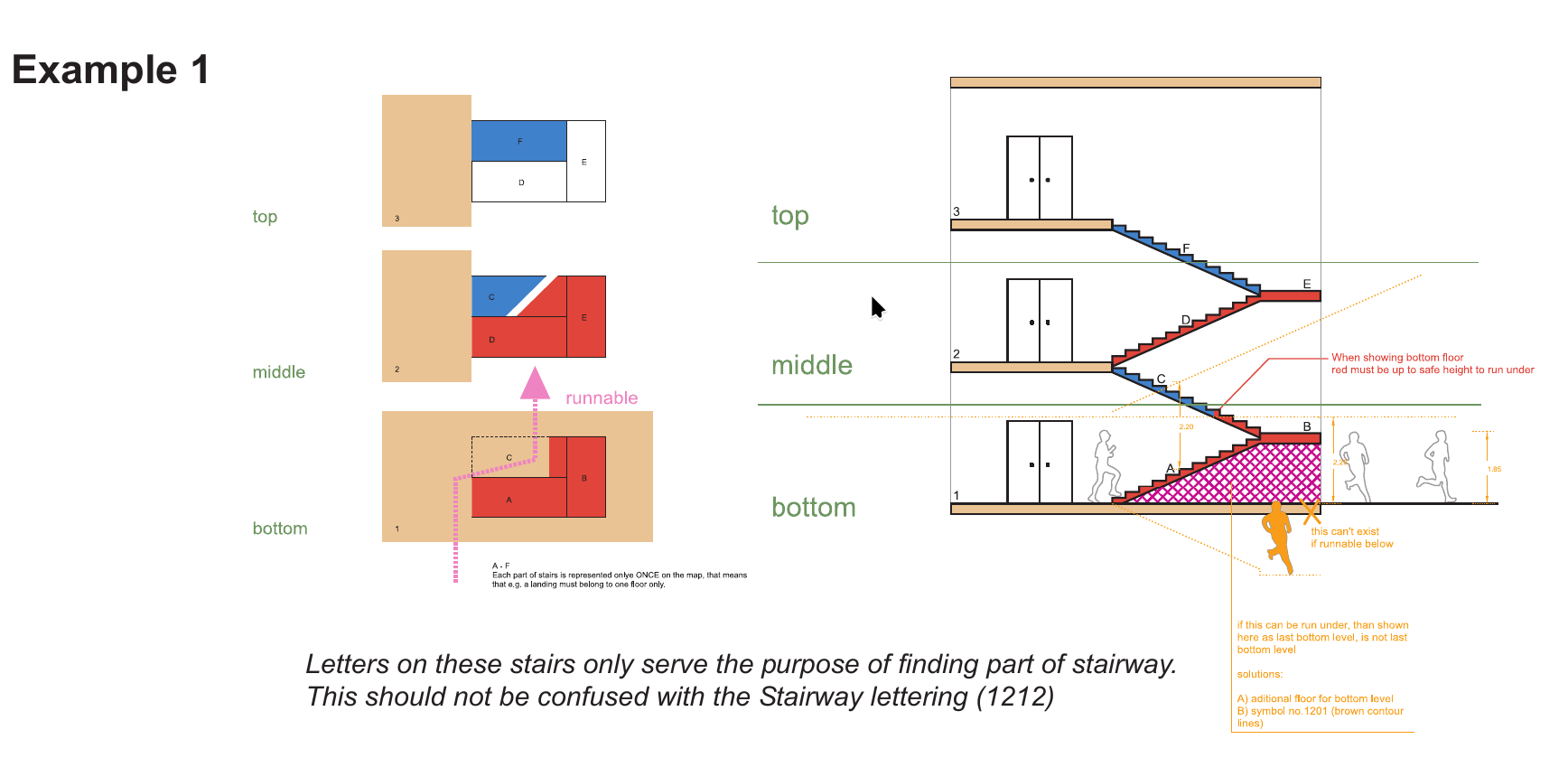

Присутнє однозначне пояснення, як обходитися із сходами, в тому числі і з такими складними випадками, як сходи з майданчиком між поверхом та гвинтові сходи. До речі, сходи тепер пропонується позначати коричневим кольором, а не чорним, як у спринті. Це пояснюється тим, що горизонталі (як ми їх знаємо по картам місцевості) більше не мають такого значення, але коричневий колір і далі позначає зміну висоти.
Сходи, що ведуть на інші поверхи, як і самі поверхи, пропонується маркувати різними кольорами.

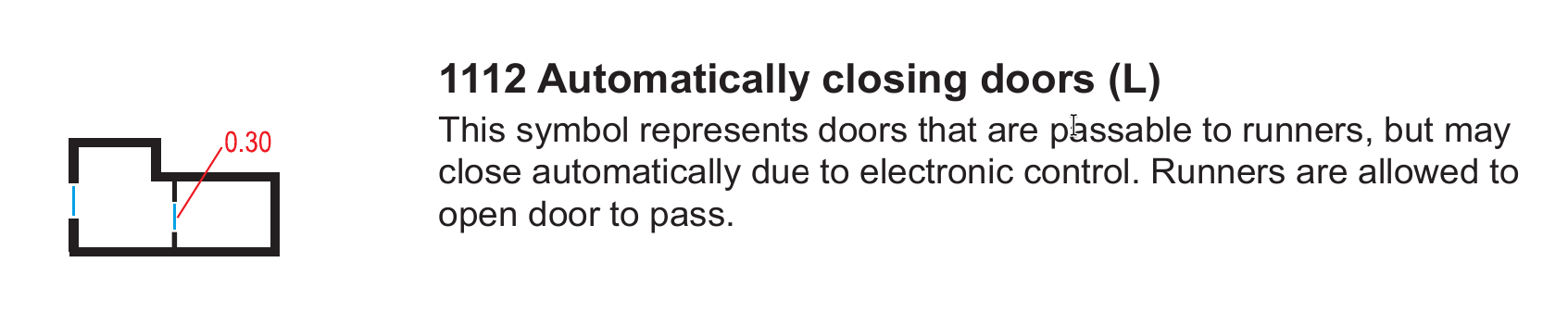

Маємо спеціальний знак для дверей, що автоматично відкриваються. Думаю що в наших умовах ним можна буде позначати будь які двері, якщо їх дозволено відкривати учасникам.
Є також ряд знаків для меблів. Але я не буду зупинятися на них детально – це просто різні відтінки зеленого, запозтчені із звичайних знаків.

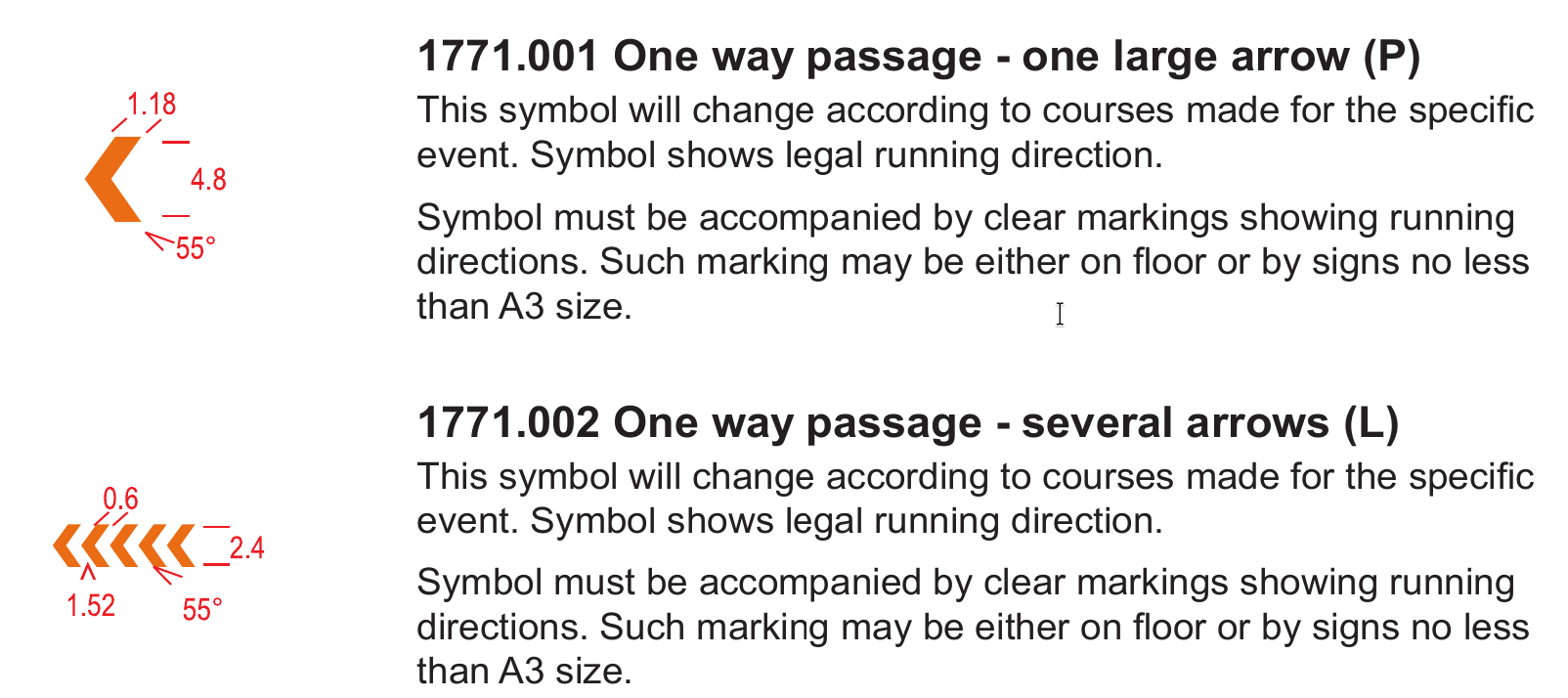

Значно цікавішими є знаки для керування правилами руху учасників, такі як коридори з одностороннім рухом та точки зміни напрямку руху. Вони помітно розширюють можливості планування дистанцій і, на мою думку, мають потенціал також у спринті.
Із цікавістю подивлюся як все це працюватиме на практиці. Протестую за першої ж нагоди. І ви теж беріть і тестуйте!
У новорічну ніч, 31 грудня 2023 року Пітер Голд (Peter Golde) представив новий випуск Purple Pen – безкоштовної програми для планування і підготовки до друку дистанцій зі спортивного орієнтування.
Скріншот з Purple Pen
Що нового у випуску:
Підтримка повної роздільної здатності на дисплеях з високою роздільною здатністю. При роботі на екранах з роздільною здатністю близько 120 dpi, Purple Pen буде використовувати повну роздільну здатність дисплея, замість того, щоб масштабуватися (що призводить до деякої розмитості).
Нова функція: Подія -> Move All Controls… Дозволяє змістити всі КП (та інші елементи дистанції) щоб компенсувати зсуви, повороти чи масштабування у базовому файлі карти.
Коректна обробка зон UTM з OpenOrienteering Mapper без суфіксів ‘N’ або ‘S’.
Нові піктограми знаків зі стандарту IOF Control Descriptions Standard 2024. Додано залізницю та перевертання карти. Оскільки стандарт 2024 такий самий, як і 2018, за винятком двох нових піктограм, при вборі стандарту для використання їх об’єднано в один пункт.
Додано переклади програми на чеську, данську, португальську, турецьку, українську та традиційну китайську мови.
Через 3 роки після попереднього оновлення, 15 вересня 2022, Пітер Голд (Peter Golde) представив новий випуск Purple Pen – безкоштовної програми для планування і підготовки до друку дистанцій зі спортивного орієнтування.
Що нового з’явилося у випуску:
Покращено підтримку файлів у форматі OpenOrienteering Mapper
Додано можливість оформлювати дистанції відповідно до ISSprOM 2019
З’явилася підтримка експорту дистанцій у формат KML (чекаємо на підтримку KMZ)
16 вересня вийшов коректуючий реліз, який терміново виправляє регресії у експорті PDF та заборонену територію ISSprOM 2019.
Після публікації статті про двочастотні GNSS практично на всіх семінарах і десятки разів в особистих повідомленнях, я отримував схоже питання – який телефон краще придбати для польових робіт з OpenOrienteering Mapper. Чесно кажучи, я не слідкую за цим ринком. Добре що додаток GPSTest запустив збір даних про можливості позиціонування на нових і відносно нових моделях смартфонів. База зібраних даних доступна у вигляді таблиці Google
Мабуть найцікавішою тут є колонка Dual-frequency. Якщо у ній стоїть позначка SUPPORTED, то навігаційний модуль відповідного смартфону підтримує другу частоту і буде давати значно кращі результати позиціонування на складному рельєфі та в умовах густого лісу.
Також у таблиці можна знайти іншу інформацію про модулі позиціонування, як наприклад підтримка SBAS (Satellite-based Augmentation Systems). SBAS це глобально-доступна система корекції GNSS сигналу. Для України актуальною є підтримка європейської SBAS – EGNOS. У моєму смартфоні вона, на жаль не підтримується, тому не можу сказати наскільки це є помічним.
Більше уваги до представлення багаторівневих структур. Кращі ілюстрації. Окремі знаки для проходу під мостом, тунелю, бордюру під мостом. Пояснення щодо застосування багаторівневої штриховки
Повернулася “четверта зелень”. Знак 411 – непрохідна рослинність повернули на вимогу картографів. Відповідно, знак 410 тепер означає рослинність яку дуже важко, але можна долати. Подібну зміну внесено і в ISOM 2017-2
Збільшено розмір знаку Окреме велике дерево (417)
Горизонталь тепер необхідно розривати на знаку Сходи
Колір заливки будівель тепер не 60%, а 50%
Перепрацьовано знак забороненої території (пурпурова штриховка)
Інші дрібні виправлення у ілюстраціях та текстовці
Перелік усіх оновлень до документу наводиться у таблиці в його кінці.
Раніше я писав що IOF MC визначила порядок сертифікації поліграфій. Однак насправді, майже одразу сам процес сертифікації розпочався. IOF спрямувала листи до національних федерацій, у яких просила повідомити місцеві поліграфії, що вони можуть подавати заявки на сертифікати.
На днях відбулось чергове засідання IOF MC, на якому були схвалені дві компанії, що займаються офсетним друком і шість – цифровим. Ось перелік цих компаній:
Сертифікати будуть дійсними протягом 2021 та до кінця 2022 року. Після цього компаніям доведеться поновити їх. Інші компанії можуть продовжувати подавати свої заявки, але якщо вони отримають сертифікати, то ці сертифікати будуть дійсні до кінця 2022 року.
Починаючи з 1 січня 2022 року усі великі міжнародні змагання мають бути забезпечені виключно картами з сертифікованих поліграфій. Перелік цих змагань:
World Orienteering Championships (WOC),
Orienteering World Cup,
Junior World Orienteering Championships (JWOC),
World Masters Orienteering Championships (WMOC),
European Orienteering Championships (EOC)
European Youth Orienteering Championships (EYOC).
Національні чемпіонати та WRE не вимагають карт із сертифікованих поліграфій, хоча це рекомендується. Організаторам великих міжнародних змагань із списку вище, що відбудуться у 2021 році наполегливо рекомендується співпрацювати з сертифікованими поліграфіями.
World Orienteering Day (WOD), або Всесвітній день орієнтування – глобальна ініціатива, у рамках якої тисячі людей у визначені весняні дні виступають організаторами неофіційних любительських змагань, а сотні тисяч людей стають їх учасниками. WOD створює цікавий інфопривід і таким чином сприяє популяризації спортивного орієнтування через ЗМІ.
Традиційно, партнером WOD виступає компанія OCAD AG, що створює один з найкращих програмних засобів для підготовки спортивних карт. Спеціально для підготовки карт для WOD, OCAD AG надає безкоштовні ліцензії на пакет Starter всім хто зареєструвався як організатор заходу WOD.
У цьому році, через нестабільну епідеміологічну ситуацію WOD перенесено на 8 вересня. Таким чином, у організаторів заходів буде більше часу на підготовку карт, а їх безкоштовні ліцензії OCAD будуть активні до кінця вересня 2021.
OCAD Starter містить усі необхідні для складання спортивних карт інструменти, включаючи майстер створення нової карти (дозволяє створити нову геоприв’язану карту у кілька кліків та експортувати у неї дані з OSM), перевірку розбірливості і повноцінний модуль планування дистанцій. Обмеження Starter пов’язано із тим що одна карта не може містити понад 10000 об’єктів. Для порівняння, карта для спринту на командному Чемпіонаті України у Чернігові (2017) мала лише 3750 об’єктів.
Вже традиційно весною виходить масштабне оновлення OpenOrienteering Mapper. І на цей раз ми раді представити офіційний випуск 0.9.5. Він включає новий функціонал та виправлення. Ось ключові зміни відносно версії 0.9.4:
Як ви мабуть уже знаєте, із 2017 року, IOF вважає припустимим друк спортивних карт навіть для змагань найвищого рівня, цифровим (а не офсетним) методом. Однак, як казали в одному відомому рекламному ролику, не весь цифровий друк однаково корисний. Тому представники IOF Map Comission (IOF MC) прагнуть перевіряти всі карти, надруковані цим методом для змагань високого рівня. Насправді це обтяжує організаторів та самих представників IOF MC
28 січня відбулось перше у 2021 році засідання IOF MC, на якому серед іншого обговорювалось питання сертифікації друкарень. Сертифікація має покривати не лише якість друку, але і безпеку передачі даних (макетів карт).
В результаті обговорення вирішили що процес сертифікації може відбуватись наступним чином: національні федерації обирають до двох національних поліграфічних компаній, що на їх думку, можуть отримати сертифікати. Компанії роздруковують тестовий лист проекту IOF Print Tech та одну карту (надається IOF MC). Роздруковані зразки передаються в офіс IOF разом з описом того як компанія управляється з макетами для друку (з точки зору безпеки). Також слід додати результати зовнішньої сертифікації щодо безпеки, якщо такі є.
